Kim thu sét kích hoạt sớm LPI GUARDIAN CAT II

Tình trạng:

Viết đánh giá

LPI Guardian CAT II là phiên bản nâng cấp của dòng kim thu sét chủ động thuộc hệ thống Guardian System 5, ứng dụng công nghệ Controlled Advanced Triggering (CAT) – cho phép phát tia tiên đạo chủ động đúng thời điểm, mở rộng bán kính bảo vệ mà vẫn đảm bảo an toàn tuyệt đối cho công trình và con người.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Bán kính bảo vệ kim thu sét, Nguyên lý hoạt động kim thu sét ESE, Kim thu sét LPI Guardian CAT I, LPI Guardian System 5, Kim chống sét LPI CAT I, Hệ thống chống sét LPI, Công nghệ chống sét chủ động, Kim thu sét có kiểm soát, Chống sét tiên tiến, Triệt tiêu điện tích không gian, Kim thu sét đầu tù, Cáp chống sét HVSC, High Voltage Shielded Cable, Cáp chống sét LPI, Dây thoát sét chống nhiễu, Bột giảm điện trở đất GRIP, LPI GRIP, Bột tiếp địa LPI Reslo, Thiết bị đếm sét LSR, Cột chống sét FRP, Fibreglass Reinforced Plastic, Cột chống sét cách điện, Chống sét công trình lớn, Chống sét nhà xưởng công nghiệp, Chống sét nhà cao tầng, Chống sét trạm viễn thông, Chống sét khu dân cư, Giải pháp chống sét toàn diện, Thi công hệ thống chống sét, Lắp đặt kim thu sét LPI2, Tư vấn chống sét, Đánh giá kim thu sét LPI Guardian CAT I, So sánh kim thu sét LPI CAT và Stormaster ESE, Ưu điểm của kim thu sét LPI Guardian, Báo giá kim thu sét LPI Guardian System 5, Lắp đặt chống sét cho nhà máy, Tiêu chuẩn chống sét NF C 17-102, Cách bảo vệ công trình khỏi sét đánh, Kim thu sét LPI Guardian CAT I TPHCM, Thi công chống sét LPI Hà Nội, Đại lý LPI Guardian System 5 Đà Nẵng, Chống sét công nghiệp Bình Dương, Kim thu sét phát xạ sớm LPI GUARDIAN CAT I

⚡ LPI Guardian CAT II – Kim thu sét công nghệ CAT cho công trình quy mô vừa và lớn

🌐 Giới thiệu hệ thống Guardian System 5
Guardian System 5 là giải pháp chống sét trực tiếp tiên tiến của Lightning Protection International (LPI – Úc), được thiết kế nhằm bảo vệ hiệu quả cho các công trình dân dụng, thương mại và công nghiệp. Hệ thống tích hợp công nghệ CAT – Controlled Advanced Triggering giúp kiểm soát thời điểm phóng tia tiên đạo lên (up-leader) để thu sét chính xác và an toàn.
Thành phần hệ thống bao gồm:
- Kim thu sét công nghệ CAT II – bán kính bảo vệ lớn hơn CAT I, dành cho công trình có độ cao trung bình – lớn.
- Cột đỡ FRP cách điện – chống dẫn điện dọc theo thân, đảm bảo an toàn tuyệt đối.
- Dây HVSC chống nhiễu cao áp – dẫn dòng sét nhanh chóng và an toàn đến hệ thống tiếp địa.
- Thiết bị ghi nhận sét đánh LSR – lưu lại số lần sét đánh thực tế để kiểm tra hiệu quả hệ thống.
- Hệ thống tiếp địa GRIP/RESLO – tối ưu tản dòng, duy trì điện trở tiếp đất ổn định trong mọi điều kiện.

🔬 Nguyên lý hoạt động công nghệ CAT II
Kim thu sét Guardian CAT II hoạt động dựa trên nguyên lý kích hoạt sớm có kiểm soát, với khả năng phát dòng streamer đúng thời điểm để thu sét hiệu quả hơn so với kim thu truyền thống.
Quy trình 3 giai đoạn gồm:

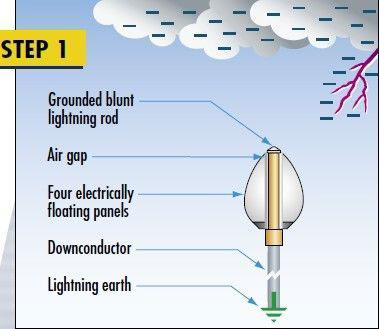

- Giai đoạn chờ: Cấu tạo đầu kim tù và tấm trôi điện hạn chế hiện tượng corona sớm, ngăn hình thành đám mây tích điện cục bộ, giữ hệ thống ổn định.

Kim thu sét kích hoạt sớm LPI GUARDIAN CAT II

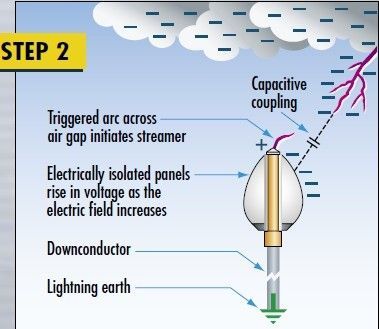

- Kích hoạt: Khi sét đạo xuống tiếp cận, cảm ứng điện áp tạo ra tia lửa giữa các tấm kim loại và lõi trung tâm.

Kim thu sét kích hoạt sớm LPI GUARDIAN CAT III

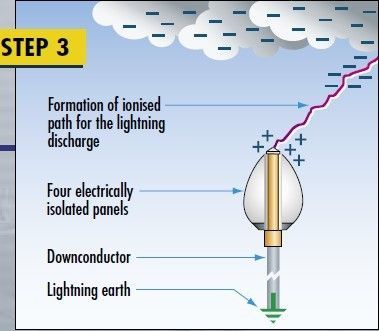

- Phóng tia tiên đạo lên: Quá trình ion hóa mạnh mẽ tạo điều kiện để phóng dòng streamer mạnh, định hướng lên sét đạo xuống và thu sét chính xác.

Kim thu sét phát xạ sớm LPI GUARDIAN CAT I

📐 Cấu tạo kim thu sét Guardian CAT II

Thành phần	Mô tả
Đầu kim thu tù	Giúp kiểm soát phát xạ điện, hỗ trợ phóng tia đúng thời điểm
4 tấm kim loại cảm ứng (floating panels)	Cách điện với lõi trung tâm, tạo hiệu ứng cảm ứng mạnh
Bộ tạo tia kích hoạt nội bộ	Điều khiển chính xác quá trình phát streamer
Đế kết nối chuẩn	Tương thích cột FRP hoặc ống thép GI 2"

📊 Thông số kỹ thuật – LPI Guardian CAT II

Thông số	Giá trị
Model	Guardian CAT II
Công nghệ	Controlled Advanced Triggering (CAT)
Bán kính bảo vệ tối đa	Lên tới 130 mét (tùy độ cao & cấp bảo vệ)
Cấu trúc	Đầu kim thu tù, 4 tấm cảm ứng cách điện
Chất liệu	Hợp kim không gỉ, chống ăn mòn
Kết nối	Gắn trực tiếp ống GI 2" hoặc cột FRP cách điện
Phụ kiện đi kèm	Dây HVSC, thiết bị ghi sét LSR, tiếp địa GRIP hoặc RESLO

🧮 Bảng tham khảo bán kính bảo vệ (theo độ cao lắp đặt)

Chiều cao tổng thể (m)	Mức bảo vệ Rất cao (m)	Mức bảo vệ Cao (m)	Mức bảo vệ Tiêu chuẩn (m)
10	42–60	56–78	73–91
20	50–70	67–96	80–115
30	58–82	79–124	83–130
50–150	84–98	120–128	134–139

🔎 Lưu ý: Bán kính bảo vệ phụ thuộc vào độ cao, loại công trình, tần suất sét và yêu cầu cấp bảo vệ. LPI sử dụng phần mềm tính toán chuyên dụng theo tiêu chuẩn IEC 62305 và NF C 17-102 để xác định vùng bảo vệ chính xác.

🏗 Ứng dụng lý tưởng cho Guardian CAT II
🏭 Nhà máy, nhà kho, trạm xử lý nước
🏢 Văn phòng, trung tâm thương mại cao tầng
📡 Trạm BTS, trạm biến áp, tòa nhà hạ tầng viễn thông
⛪ Nhà thờ, bảo tàng, di tích văn hóa
🛳 Khu công nghiệp ven biển, kho chứa hóa chất
⛰ Khu vực sét cao (núi, đồng bằng sét hoạt động mạnh)

📊 Bảng so sánh các model LPI Guardian CAT

Tiêu chí	CAT I	CAT II	CAT III
Công nghệ	CAT – Controlled Advanced Triggering	CAT – Controlled Advanced Triggering	CAT – Controlled Advanced Triggering
Bán kính bảo vệ tối đa	~91 m	~130 m	~139 m
Chiều cao lắp đặt tối ưu	≥5 m	≥6–10 m	≥10–15 m
Cấp độ công trình	Nhà ở, biệt thự, kho nhỏ	Tòa nhà trung tầng, nhà máy vừa	Cao ốc, nhà máy lớn, trạm năng lượng
Khả năng chống ăn mòn	Cao – Inox 316L	Rất cao – Inox 316L	Cực cao – Inox 316L
Trọng lượng	~1.8 kg	~2.3 kg	~2.5 kg
Kết nối với cột	Ống GI 2" / cột FRP	Ống GI 2" / cột FRP	Ống GI 2" / cột FRP
Tuổi thọ dự kiến	>20 năm	>20 năm	>20 năm
Tiêu chuẩn áp dụng	NFC 17-102, IEC 62305, AS/NZS	NFC 17-102, IEC 62305, AS/NZS	NFC 17-102, IEC 62305, AS/NZS
Tích hợp thiết bị đo sét	Tùy chọn	Tùy chọn	Tùy chọn
Khả năng mở rộng hệ thống	Có – với HVSC Plus & GRIP	Có – với HVSC Plus & GRIP	Có – với HVSC Plus & GRIP
Chi phí đầu tư	Thấp	Trung bình	Cao

📌 Lựa chọn các model Guardian phù hợp

Model	Đặc điểm
CAT I – G	Cho nhà ở, biệt thự
CAT II – G	Cho nhà máy, tòa nhà thương mại
CAT III – G	Dành cho công trình cao tầng hoặc quy mô lớn
CAT I GI – G	Gắn trực tiếp lên ống thép mạ kẽm 2 inch

📞 Dịch vụ tư vấn & lắp đặt đạt chuẩn
LPI và đối tác cung cấp:
- Tính toán vùng bảo vệ theo IEC 62305 / NFC 17-102
- Tư vấn lựa chọn mô hình CAT phù hợp công trình
- Thiết kế hệ thống tiếp địa tối ưu
- Giải pháp bảo vệ toàn diện – hiệu quả – lâu dài
